AN bolts are made of heat-treated 8760 alloy steel.
Resistance is minimum 125,000 PSI.
Gauge bichromating is to QQ-P-416A standards.

To select your screw, please choose it from the table below and click on the part number.
SCREWS AN3 - AN4
SCREWS AN5 - AN6

  AN3 (3/16-32 or 4,76 mm) AN4 (1/4-28 or 6,35 mm)
Dash Length
Total length in inches
Length
In mm
Smooth length
Inches / mm
Without drilling With drilling Smooth length
Inches / mm
Without drilling With drilling
-3 15/32 11.9 1/16 1.58  AN3-3A  AN3-3 1/16 1.58 AN4-3A AN4-3
-4 17/32 13.49 1/8 3.17 AN3-4A   1/6 1.58 AN4-4A AN4-4
-5 21/32 16.66 1/4 6.35 AN3-5A AN3-5 3/16 4.76 AN4-5A AN4-5
-6 25/32 19.85 3/8 9.52 AN3-6A AN3-6 5/16 7.94 AN4-6A AN4-6
-7 29/32 23 1/2 12.7 AN3-7A AN3-7 7/16 11.11 AN4-7A AN4-7
-10 1-1/32 26.20 5/8 15.87 AN3-10A AN3-10 9/16 14.28 AN4-10A AN4-10
-11 1-5/32 29.37 3/4 19.05 AN3-11A AN3-11 11/16 17.46 AN4-11A AN4-11
-12 1-9/32 32.54 7/8 22.22 AN3-12A AN3-12 13/16 20.64 AN4-12A AN4-12
-13 1-13/32 35.72 1 25.4 AN3-13A AN3-13 15/16 23.81 AN4-13A AN4-13
-14 1-17/32 38.89 1-1/8 28.57 AN3-14A AN3-14 1-1/16 26.98 AN4-14A AN4-14
-15 1-21/32 42.06 1-1/4 31.75 AN3-15A AN3-15 1-3/16 30.16 AN4-15A
-16 1-25/32 45.25 1-3/8 34.92 AN3-16A AN3-16 1-5/16 33.34 AN4-16A AN4-16
-17 1-29/32 48.40 1-1/2 38.1 AN3-17A AN3-17 1-7/16 36.51 AN4-17A AN4-17
-20 2-1/32 51.59 1-5/8 41.27 AN3-20A AN3-20 1-9/16 39.69 AN4-20A AN4-20
-21 2-5/32 54.77 1-3/4 44.45 AN3-21A   1-11/16 42.86 AN4-21A
-22 2-9/32 57.94 1-7/8 47.62 AN3-22A   1-13/16 46.04 AN4-22A
-23 2-13/32 61.12 2 50.8 AN3-23A   1-15/16 49.21 AN4-23A AN4-23
-24 2-17/32 64.29 2-1/8 53.97 AN3-24A AN3-24 2-1/16 52.39 AN4-24A AN4-24
-25 2-21/32 67.47 2-1/4 57.15 AN3-25A   2-3/16 55.56 AN4-25A AN4-25
-26 2-25/32 70.64 2-3/8 60.32     2-5/16 58.74 AN4-26A
-27 2-29/32 73.82 2-1/2 63.5 AN3-27A   2-7/16 61.91 AN4-27A AN4-27
-30 3-1/32 76.99 2-5/8 66.67     2-9/16 65.09 AN4-30A
-31 3-5/32 80.17 2-3/4 69.85     2-11/16 68.26 AN4-31A
-32 3-9/32 83.34 2-7/8 73.02     2-13/16 71.44 AN4-32A
-33 3-13/32 86.52 3 76.2     2-15/16 74.61 AN4-33A
-34 3-17/32 89.69 3-1/8 79.37     3-1/16 77.80 AN4-34A
-35 3-21/32 92.87 3-1/4 82.55     3-3/16 80.96 AN4-35A
-36 3-25/32 96.04 3-3/8 85.72     3-5/16 84.14 AN4-36A
-37 3-29/32 99.21 3-1/2 88.9     3-7/16 87.31 AN4-37A
-40 4-1/32 102.39 3-5/8 92.07     3-9/16 90.49 AN4-40A
-41 4-5/32 105.57 3-3/4 95.25     3-11/16 93.66 AN4-41A
-42 4-9/32 108.74 3-7/8 98.42  AN3-42A   3-13/16 96.84 AN4-42A
-43 4-13/32 111.92 4 101.6     3-15/16 100.01 AN4-43A
-44 4-17/32 115.09 4-1/8 104.8     4-1/16 103-19 AN4-44A


  AN5 (5/16-24 or 7,93 mm) AN6 (3/8-24 or 9,52 mm)
Dash Length
Total length in inches
Length
In mm
Smooth length
Inches / mm
Without drilling With drilling Longueur lisse
Pouces / mm
Without drilling With drilling
-4 19/32 15.08 1/16 1.59 AN5-4A AN5-4 1/16 1.59 AN6-4A AN6-4
-5 23/32 18.26 3/16 4.76 AN5-5A AN5-5 1/16 1.59 AN6-5A AN6-5
-6 27/32 21.43 5/16 7.94 AN5-6A AN5-6 3/16 4.76 AN6-6A AN6-6
-7 31.32 24.61 7/16 11.11 AN5-7A AN5-7 5/16 7.94 AN6-7A AN6-7
-10 1-3/32 27.78 9/16 14.28 AN5-10A AN5-10 7/16 11.11 AN6-10A AN6-10
-11 1-7/32 30.95 11/16 17.46 AN5-11A AN5-11 9/16 14.28 AN6-11A AN6-11
-12 1-11/32 34.13 13/16 20.64 AN5-12A AN5-12 11/16 17.46 AN6-12A AN6-12
-13 1-15/32 37.31 15/16 23.81 AN5-13A AN5-13 13/16 20.64 AN6-13A AN6-13
-14 1-19/32 40.48 1-1/16 26.99 AN5-14A AN5-14 15/16 23.81 AN6-14A  AN6-14
-15 1-23/32 43.66 1-3/16 30.16 AN5-15A 1-1/16 26.99 AN6-15A AN6-15
-16 1-27/32 46.83 1-5/16 33.33 AN5-16A AN5-16 1-3/16 30.16 AN6-16A AN6-16
-17 1-31/32 50.01 1-7/16 36.51 AN5-17A AN5-17 1-5/16 33.34 AN6-17A AN6-17
-20 2-3/32 53.18 1-9/16 39.69 AN5-20A AN5-20 1-7/16 36.51 AN6-20A AN6-20
-21 2-7/32 56.35 1-11/16 42.86 AN5-21A AN5-21 1-9/16 39.69 AN6-21A
-22 2-11/32 59.53 1-13/16 46.03 AN5-22A AN5-22 1-11/16 42.86
-23 2-15/32 62.70 1-15/16 49.21 AN5-23A AN5-23 1-13/16 46.04
-24 2.19/32 65.88 2-1/16 52.39 AN5-24A AN5-24 1-15/16 49.21 AN6-24A
-25 2-23/32 69.05 2-4/16 57.15 AN5-25A AN5-25 2-1/16 52.39   AN6-25
-26 2-27/32 72.23 2-5/16 58.74 AN5-26A   2-3/16 55.56 AN6-26A
-27 2-21/32 67.47 2-7/16 61.91 AN5-27A   2-5/16 58.74 AN6-27A
-30 3-3/32 78.58 2-9/16 65.09 AN5-30A AN5-30 2-7/16 61.91
-31 3-7/32 81.75 2-11/16 68.26 AN5-31A   2-9/16 65.09
-32 3-11/32 84.93 2-13/16 71.44 AN5-32A AN5-32 2-11/16 68.26   AN6-32
-33 3-15/32 88.10 2-15/16 74.61 AN5-33A   2-13/16 71.44   AN6-33
-34 3-19/32 91.28 3-1/16 77.79 AN5-34A   2-15/16 74.61
-35 3-23/32 94.45 3-3/16 80.96 AN5-35A AN5-35 3-1/16 77.79   AN6-35
-36 3-27/32 97.63 3-5/16 84.14 AN5-36A   3-3/16 80.96 AN6-36A
-37 3-31/32 100.80 3-7/16 87.31 AN5-37A   3-5/16 84.14
-40 4-3/32 103.98 3-9/16 90.49 AN5-40A   3-7/16 87.14 AN6-40A
-41 4-7/32 107.15 3-11/16 93.66 AN5-41A
-42 4-11/32 110.33 3-13/16 96.84 AN5-42A
-43 4-15/32 113.50 3-15/16 100.01 AN5-43A
-44 4-19/32 116.68 4-1/16 103.19 AN5-44A
-45 4-23/32 119.85 4-3/16 106.36 AN5-45A

(Code: AN5-5A)

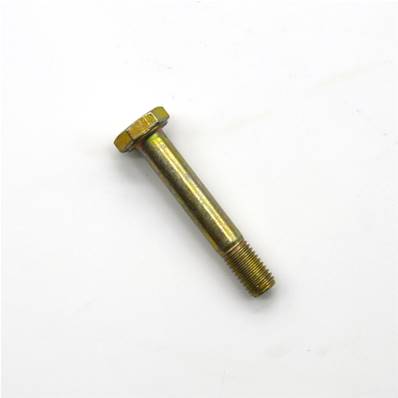

Screw AN5-5A
1.69 €
(Code: AN5-6)
Screw AN5-6
3.82 €
(Code: AN5-6A)
Screw AN5-6A
1.69 €
(Code: AN5-7)
Screw AN5-7
3.60 €
(Code: AN5-7A)
Screw AN5-7A
1.94 €
(Code: AN6-10)
Screw AN6-10
5.87 €
(Code: AN6-10A)
Screw AN6-10A
3.56 €
(Code: AN6-11)
Screw AN6-11
5.36 €
(Code: AN6-11A)
Screw AN6-11A
3.10 €
(Code: AN6-12)
Screw AN6-12
6.01 €
(Code: AN6-12A)
Screw AN6-12A
3.06 €
(Code: AN6-13)
Screw AN6-13
7.81 €
(Code: AN6-13A)
Screw AN6-13A
4.18 €
(Code: AN6-14)
Screw AN6-14
7.06 €
(Code: AN6-14A)
Screw AN6-14A
4.14 €
(Code: AN6-15)
Screw AN6-15
6.88 €
(Code: AN6-15A)
Screw AN6-15A
4.61 €
(Code: AN6-16)
Screw AN6-16
8.32 €
(Code: AN6-16A)
Screw AN6-16A
2.04 €
(Code: AN6-17)
Screw AN6-17
6.80 €
(Code: AN6-17A)
Screw AN6-17A
4.25 €
(Code: AN6-20)
Screw AN6-20
6.91 €
(Code: AN6-20A)
Screw AN6-20A
4.36 €
(Code: AN6-21A)
Screw AN6-21A
4.54 €
(Code: AN6-24A)
Screw AN6-24A
4.68 €
(Code: AN6-25)
Screw AN6-25
10.48 €

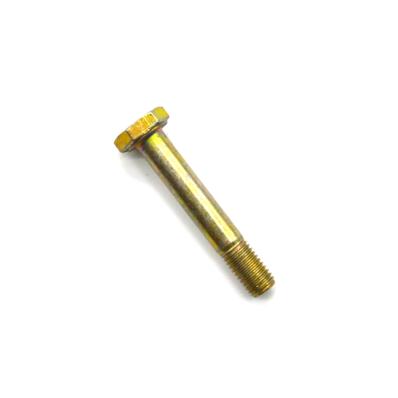

(Code: AN6-26A)
Screw AN6-26A
5.94 €
(Code: AN6-27A)
Screw AN6-27A
6.55 €
(Code: AN6-32)
Screw AN6-32
9.83 €

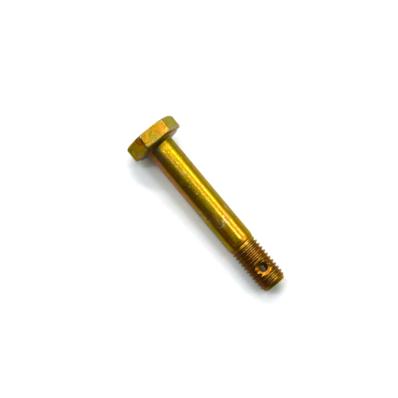

(Code: AN6-33)
Screw AN6-33
9.25 €
